Panasonic UD3 Kanalgerät | R-32 CS-Z25UD3EAW + CU-Z25UBEA 2,5 kW

Produkteigenschaften

Diese besonders flachen Kanalgeräte wurden speziell für Wohnungen, Büros, Läden und Restaurants konzipiert.
Die Geräte werden gänzlich usichtbar in der Zwischendecke untergebracht und bieten hohen Komfort und zuverlässige Energieeffizienz.
Über spezielle Interfaces von Panasonic für KNX, Modbus, Bacnet und EnOcean können die Kanalgeräte auch in GLT-Systeme eingebunden werden und erleichtern so die zentrale Steuerung der Systeme.

Produkthighlights

• Umweltverträgliches Kältemittel R32
• Externe Statische Pressung 2 stufig einstellbar
• Extrem flache Innengeräte, nur 200 mm hoch
• Einfache Störungsdiagnose
• Kondensatpumpe im Lieferumfang enthalten (max. Förderhöhe: 500 mm)
• Optionale Einbindung in GLT-Systeme

Technische Daten

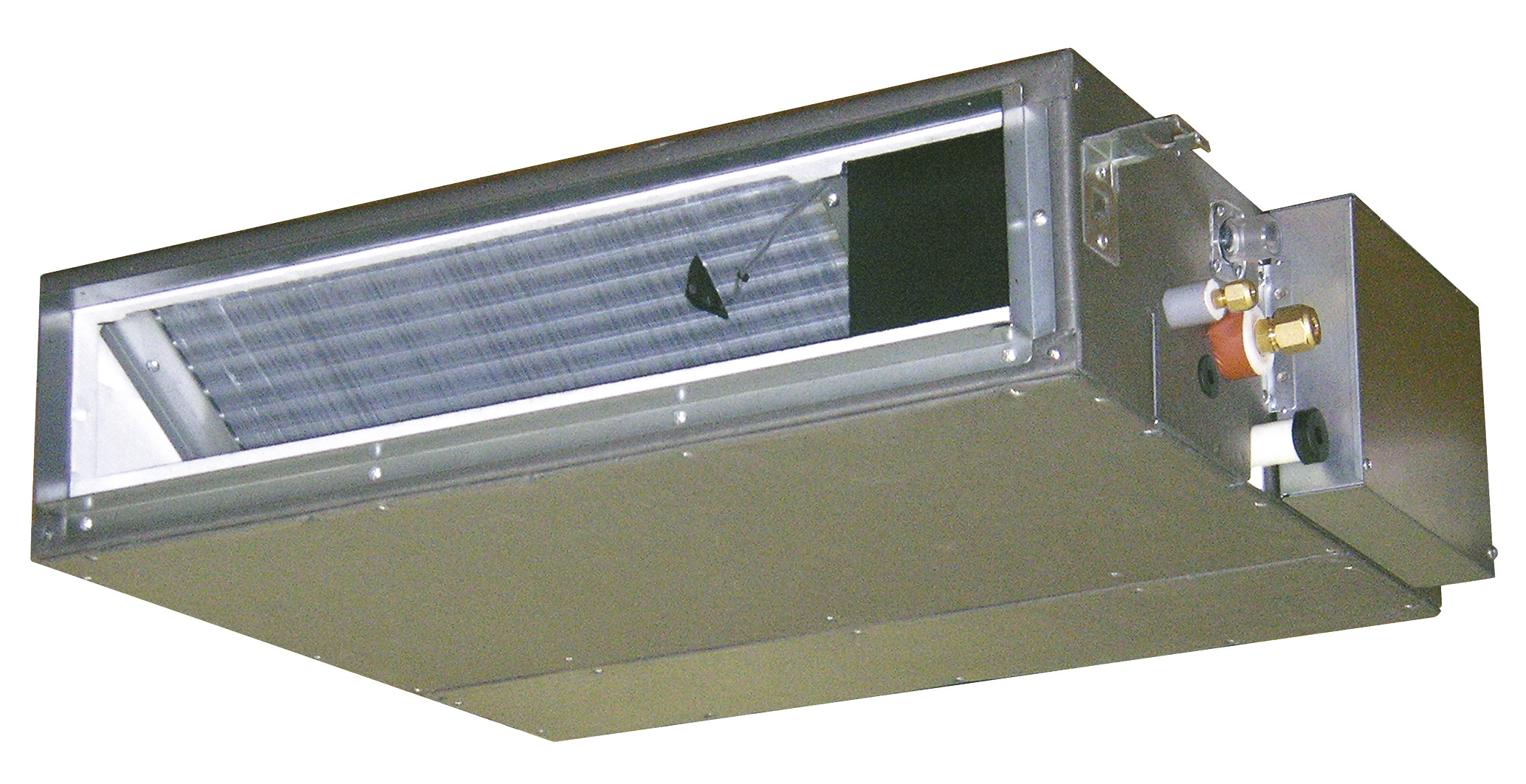

Innengerät			CS-Z25UD3EAW

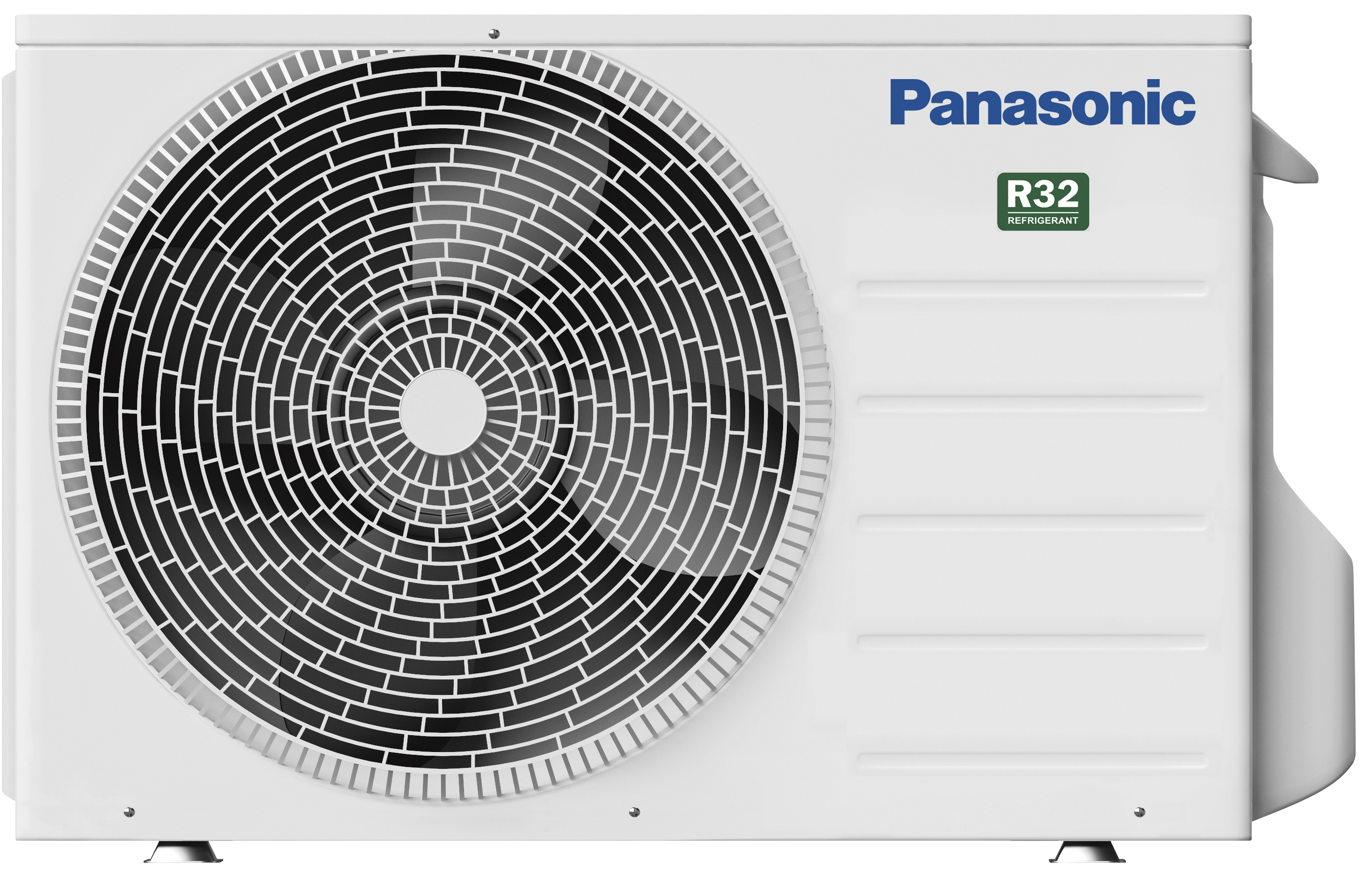

Außengerät			CU-Z25UBEA
Nennkühlleistung (min. – max.)		kW	2,50 (0,85 - 3,20)
Nenn-EER 1 (min. – max.)			4,31 (3,54 - 3,76)
SEER 2			5,90 (A+)
Auslegungslast (Kühlen)		kW	2,50
Nennleistungsaufnahme Kühlen (min. – max.)		kW	0,58 (0,24 - 0,85)
Jahresstromverbrauch Kühlen 3		kWh/a	148
Nennheizleistung (min. – max.)		kW	3,20 (0,85 - 4,60)
Heizleistung bei -7 °C		kW	2,60
Nenn-COP 1 (min. – max.)			4,00 (3,70 - 3,68) A
SCOP 2			4,20 (A+)
Auslegungslast (Heizen) bei –10 °C		kW	2,60
Nenn-Leistungsaufnahme Heizen (min. – max.)		kW	0,80 (0,23 - 1,25)
Jahresstromverbrauch Heizen 3		kWh/a	867
Innengerät
Ext. stat. Pressung (einstellbar) 4	niedrig / hoch	Pa	15 / 45
Luftmenge (hoch)	Kühlen / Heizen	m³/h	630 / 630
Entfeuchtung		l/h	1,5
Schalldruckpegel 5 (Flüster/niedrig/hoch)	Kühlen	dB(A)	24 / 27 / 33
	Heizen	dB(A)	24 / 27 / 35
Abmessungen 6	H x B x T	mm	200 x 750 x 640
Nettogewicht		kg	19
Außengerät
Spannungsversorgung		V	230
Leistungsaufnahme max.		kW	1,25
Stromaufnahme max.		A	5,60
Empfohlene Absicherung / Zuleitungsquerschnitt 7		A / mm²	16 / 3 x 1,5
Verbindungskabel		mm²	4 x 1,5
Luftmenge (hoch)	Kühlen / Heizen	m³/h	1.722 / 1.632
Schalldruckpegel 5	Kühlen / Heizen	dB(A)	46 / 47
Abmessungen 6 / Nettogewicht	H x B x T	mm / kg	542 x 780 x 289 / 33
Leitungsanschlüsse	Flüssigkeitsleitung	mm (Zoll)	6,35 (1/4)
	Sauggasleitung	mm (Zoll)	9,52 (3/8)
Leitungslänge (min. – max.)		m	3 – 20
Höhenunterschied IG/AG (max.)		m	15
Vorgefüllte Leitungslänge		m	7,5
Zusätzliche Kältemittelfüllmenge		g/m	10
Kältemittelmenge (R32) / CO2 -Äquivalent		kg / t	0,88 / 0,594
Außentemperatur-Grenzwerte (min. / max.)	Kühlen	°C	–10 / +43
	Heizen	°C	–15 / +24

1) EER-/COP-Werte werden in Übereinstimmung mit EN14511 berechnet. 2) Energieeffizienzklassenskala von A+++ bis D. 3) Der Jahresstromverbrauch errechnet sich nach den Vorgaben der EU-Verordnung 626/2011. 4) Die genannten Werte gelten für die voreingestellte externe statische Pressung von 25 Pa. Diese Einstellung kann per DIP-Schalter auf der Innengeräteplatine erhöht werden. 5) Messpositionen – Innengerät: 1,5 m unterhalb des Geräts mit 1 m Kanal saugseitig und 2 m Kanal druckseitig; Außengerät: 1 m vor und 1 m hinter dem Gerät. Die SchalldruckpegelMesswerte basieren auf JIS C 9612. 6) Für den Leitungsanschluss sind in der Breite am Innengerät 100 mm und am Außengerät 70 mm hinzuzuaddieren. 7) Angaben zu Elektro-Zuleitungen und Absicherungen sind Mindestempfehlungen und müssen in jedem Fall durch den Installateur vor Ort nach den VDE-Richtlinien und Vorschriften der örtlichen EVU‘s bestimmt werden.
