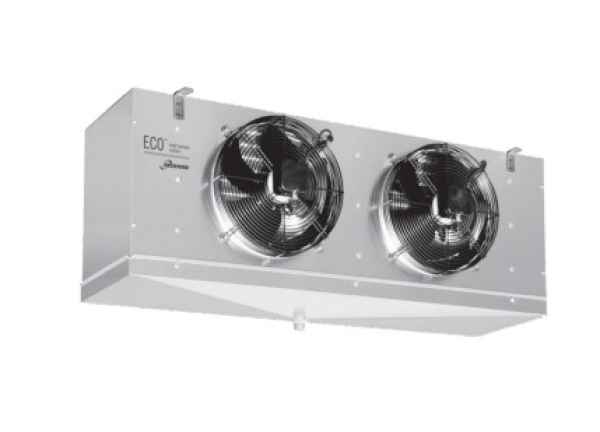

ECO Luftkühler Decke GCE 251 E6R ED m. Heizung

ECO Luftkühler Decke GCE 251 E6R ED m. Heizung

Luftkühlung / Deckenverdampfer kubisch
ECO Luftkühler Decke GCE 355 A4 ED m. Heizung

Hersteller: Modine / ECO

Beschreibung

Die Serie kubischer Luftkühler GCE findet Ihre Anwendung in Kühlräumen für die Aufbewahrung von Frisch- und Tiefkühlprodukten.
Die Optimierung der Wärmetauscher in Bezug auf die eingesetzten Motorventilatoren ermöglicht eine optimale Volumenausnutzung der Kühlzellen, in denen sie eingebaut sind.
Die gesamte Baureihe ist mit Hochleistungswärmetauschern aus Aluminiumlamellen und innenberippten Kupferrohren ausgerüstet. Die neue Rohrteilung ermöglicht eine Verringerung des Innenvolumens und somit der Kältemittelmenge.
Die Anforderungen der neuesten Richtlinien zur Reduzierung der HCF Gase mit hohem Treibhauseffekt können somit eingehalten werden.
Je nach Zellentemperatur werden sie unterschieden in:

• GCE G4 E4 F4 A4 für hohe Temperaturen (= +1°C) mit Lamellenabstand 4,0 mm;
• GCE G6 E6 F6 A6 für mittlere Temperaturen (= –15°C) mit Lamellenabstand 6,0mm, elektrische Abtauung wird empfohlen;
• GCE G8 E8 F8 A8 für niedrige Temperaturen (= –35 °C) mit Lamellenabstand 8,0 mm, mit elektrischer Abtauung versehen

Folgende drei Standardmotorventilatoren werden angewandt:

• Durchmesser 250 mm, Wechselstrom 230V/1/50-60 Hz mit abgeschirmten Polen und Schutzgitter aus Polyamid – Glasfaser;
• Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.
• Durchmesser 350 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.

Die angewandten Standardmotoren (optionalen EC-Motorventilatoren) besitzen die folgenden Eigenschaften:

• Schutzgrad IP 54 für Ø 250, 315 und 350 mm
• Isolierklasse H für Ø 250 mm;
• Isolierklasse B für Ø 315 und 350mm;
• Mit integrierter, elektronischer Schutzvorrichtung;
• Min/Max.Betriebstemperatur –40/+50°C für Ø 250 mm
• Min/Max.Betriebstemperatur –25/+60°C für Ø 315 und 350mm

Die elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen. Der Anschluss der Motoren und der Heizstäbe erfolgt in separaten Abzweigdosen mit Schutzgrad IP 54.Die Serie kubischer Luftkühler GCE findet Ihre Anwendung in Kühlräumen für die Aufbewahrung von Frisch- und Tiefkühlprodukten.Die Optimierung der Wärmetauscher in Bezug auf die eingesetzten Motorventilatoren ermöglicht eine optimale Volumenausnutzung der Kühlzellen, in denen sie eingebaut sind.Die gesamte Baureihe ist mit Hochleistungswärmetauschern aus Aluminiumlamellen und innenberippten Kupferrohren ausgerüstet. Die neue Rohrteilung ermöglicht eineVerringerung des Innenvolumens und somit der Kältemittelmenge.Die Anforderungen der neuesten Richtlinien zur Reduzierung der HCF Gase mit hohem Treibhauseffekt können somit eingehalten werden.Je nach Zellentemperatur werden sie unterschieden in:GCE G4 E4 F4 A4 für hohe Temperaturen (= +1°C) mit Lamellenabstand 4,0 mm;GCE G6 E6 F6 A6 für mittlere Temperaturen (= –15°C) mit Lamellenabstand 6,0mm, elektrische Abtauung wird empfohlen;GCE G8 E8 F8 A8 für niedrige Temperaturen (= –35 °C) mit Lamellenabstand 8,0 mm, mit elektrischer Abtauung versehenFolgende drei Standardmotorventilatoren werden angewandt:Durchmesser 250 mm, Wechselstrom 230V/1/50-60 Hz mit abgeschirmten Polen und Schutzgitter aus Polyamid – Glasfaser;Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.Durchmesser 350 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.Die angewandten Standardmotoren (optionalen EC-Motorventilatoren) besitzen die folgenden Eigenschaften:Schutzgrad IP 54 für Ø 250, 315 und 350 mmIsolierklasse H für Ø 250 mm;Isolierklasse B für Ø 315 und 350mm;Mit integrierter, elektronischer Schutzvorrichtung;Min/Max.Betriebstemperatur –40/+50°C für Ø 250 mmMin/Max.Betriebstemperatur –25/+60°C für Ø 315 und 350mmDie elektrischen Teile und das Gehäuse sind an eineErdungsklemme angeschlossen. Der Anschluss der Motoren und der Heizstäbe erfolgt in separaten Abzweigdosenmit Schutzgrad IP 54. Auf Anfrage können die Modelle mit anderen Wärmetauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
