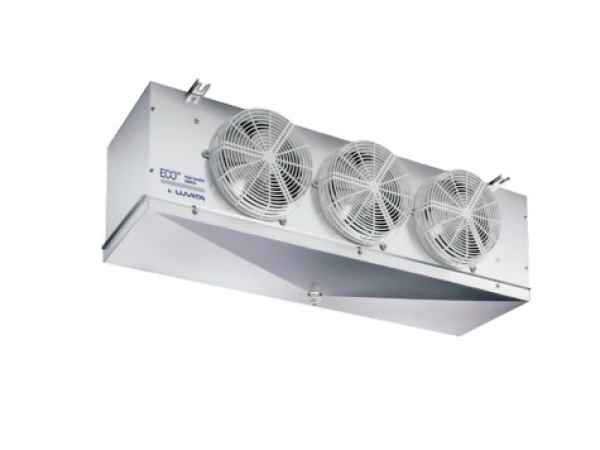

ECO Luftkühler Decke CTE 501E4

ECO Luftkühler Decke CTE 501E4

Luftkühlung / Deckenflachverdampfer doppelseitig
ECO Luftkühler Industrie IDE 54 B10-ED m. Heizung

Hersteller: Modine / ECO

Beschreibung

Die doppeltausblasende IDE Serie ist für die Anwendung in großen niedrigen Kühlräumen und Kühlhäusern für die Aufbewahrung von Frisch- und Tiefkühlprodukten geeignet.
Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.
Je nach Zellentemperatur werden sie wie folgt unterteilt:

• IDE-4 für hohe Temperaturen (=+2°C) mit Lamellenabstand 4,5 mm;
• IDE-7 für mittlere Temp. (=–25°C) mit Lamellenabstand 7,0mm, elektrische Abtauung ED wird empfohlen;
• IDE-10 für niedrige Temp. (= –35 °C) mit Lamellenabstand 10 mm, elektrische Abtauung ED wird empfohlen.

Die angewandten Standardmotorventilatoren besitzen die folgenden Eigenschaften:

• Durchmesser 450 und 560 mm, Drehstrom 400V/3/50 mit doppelter Drehgeschwindigkeit, mit Außenrotor und Schutzgitter aus Stahl mit Epoxydlack behandelt;
• Schutzgrad IP 54;
• Isolierklasse B;
• Innerer Temperaturwächter;
• Betriebstemperatur –40 °C ÷ +40 °C

Die Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60 Hz vorgesehen. Die Einheiten sind für den Anschluss an die Erdung vorbereitet und die Heizstäbe sind in einer Abzweigdose mit Schutzgrad IP 54 angeschlossen.Die CTE Serie findet ihre Anwendung in Kühlräumen für die Aufbewahrung von Frisch- und Tiefkühlprodukten. Dank der Kompaktheit der Geräte wird der zur Verfügung stehende Raum, in dem sie installiert werden, bestens genutzt.Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kühlmittel geeigneten Kupferrohren hergestellt.Je nach Zellentemperatur werden sie unterteilt:CTE H3 für hohe Temperaturen (= +2°C) mit Lamellenabstand 3,5 mm;CTE H4 für hohe Temperaturen (= +2°C) mit Lamellenabstand 4,0 mm;CTE M6 für mittlere Temperaturen (= –15°C) mit Lamellenabstand 6,0mm, elektrische Abtauung wird empfohlen;CTE L8 für niedrige Temperaturen (= –35 °C) mit Lamellenabstand 8,5 mm, mit elektrischer Abtauung versehen.Folgende vier Standardmotorventilatoren werden angewandt:Durchmesser 250 mm, Wechselstrom 230V/1/50-60 Hz mit abgeschirmten Polen und Schutzgitter aus Polyamid – Glasfaser;Durchmesser 315 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.Durchmesser 350 mm, Wechselstrom 230V/1/50-60 Hz mit Außenrotor und eingebautem Betriebskondensator und Schutzgitter aus Stahl mit Epoxydlack behandelt.Durchmesser 500 mm, Drehstrom 400V/3/50-60 Hz, Schutzgitter aus Stahl mit Epoxydlack behandelt.Die angewandten Standardmotoren besitzen die folgenden Eigenschaften:Schutzgrad IP 44;Isolierklasse B (F für Ø 350 - 500);Innerer Temperaturwächter;Betriebstemperatur –35 °C ÷ +40 °CDie Ausführungen mit elektrischer Standardabtauung ED sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 400V/3/50-60Hz vorgesehen.Die elektrischen Teile und das Gehäuse sind an eine Erdungsklemme angeschlossen, der Anschluss der Motoren und der Heizstäbe erfolgt in separaten Abzweigdosen mit Schutzgrad IP 54.Auf Anfrage können die Modelle mit anderen Wärmeaustauschern, Abtauungen und Motorventilatoren als die Standardausführung geliefert werden.Wählen Sie die Modelle, die nicht mit im Katalog angegebenen Standardbedingungen funktionieren, mit dem Programm “Scelte” von Modine aus.Für Sonderanwendungen und zusätzliche Informationen fragen Sie unser technisches Büro um Rat.
