Vollhermetisch / Scroll

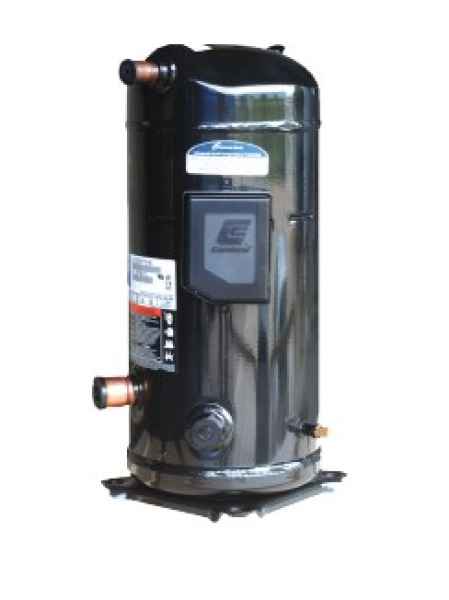

Copeland vollh. Scroll Verdichter Löt ZR61K*E-PFZ-522 230V

Bestell-Nr.: 103.2161 Hersteller: Copeland

Beschreibung

Copeland Scroll-Verdichter der ZR-Baureihe für R450A, R513A, R407C und R134a für Komfort-, Prozess- und Präzisionskühlungsanwendungen. Die in der Klima- und Wärmetechnik für Kaltwassersätze, Dachgeräte und Präzisionskühlung eingesetzten Scrollverdichter sind heute die gebräuchlichste Verdichtertechnologie. Aufgrund ihrer technischen Vorzüge ersetzen sie zunehmend Hubkolben- und Schraubenverdichter. Es stehen verschiedene durch Copeland™ qualifizierte Verdichterkombinationen (Tandem, Trio) zur Verfügung, die den Einsatz von Copeland Scroll-Verdichtern in Systemen mit größeren Kälteleistungen möglich macht (beispielsweise für luftgekühlte Kaltwassersätze mit bis zu 500 kW) Optimaler Komfort, niedrige Betriebskosten und bessere Jahresarbeitszahlen (ESEER) sind das Ergebnis. Die Produktreihe reicht vom ZR18 (1,5 PS) bis zum ZR380 (30 PS) für R407C und R134a bzw. vom ZR24KRE (2 PS) bis zum ZR92KRE (7,5 PS) für R450A und R513A.

Eigenschaften

• Copeland Scroll mit axialer und radialer Compliance für höchste Zuverlässigkeit und Effizienz
• Umfassende Baureihe von Scroll-Verdichtern für R407C, R134a, R450A und R513A
• Niedriger TEWI-Wert (Total Equivalent Warming Impact)
• Niedriger Geräuschpegel, geringe Vibration
• Niedrige Ölflussrate
• Copeland Tandem- und Trio-Konfigurationen für hervorragende Jahresarbeitszahlen (ESEER)

Einführung der Modelle ZR94K – ZR190K als Nachfolger für die bisherigen Modelle ZR90K – ZR19MAb sofort stehen neue ZR-Modelle im Leistungsbereich 20 kW- 40 kW (EN12900, HT, R407C) im Copeland Produktangebot zur Verfügung. Die neue Baureihe (ZR94K, 108, 125, 144, 160 & 190) löst die bisherige Baureihe ZR90K – ZR19M ab. Es wird außerdem ein zusätzliches Modell eingeführt (ZR144K), welches die Lücke im Leistungsbereich um 30 kW schließt.Technische Änderungen durch Einführung der neuen Baureihe, wichtigste NeuerungenDas für die Motor- und Heißgastemperaturüberwachung verwendete externe Motorvollschutzmodul entfällt.Der thermische Schutz des Elektromotors wird durch einen Klixonschalter im Sternpunkt der Wicklungen übernommen.Die Heißgastemperatur wird durch ein rein internes Schutzsystem (ASTP „Advanced Scroll temperature protection“) überwacht.ASTP schützt den Verdichter auch gegen Betrieb außerhalb der zulässigen Einsatzgrenzen.Dieses System arbeitet autark und schaltet nach Abkühlen des Verdichters selbsttätig zurück. Durch Verwendung dieses Schutzsystems ändert sich auch der Elektroanschlusskasten in Bezug auf äußere Abmaße und IP Schutzklasse (früher IP54 jetzt IP21).TandembauDie neuen Verdichter verfügen über ein Ölschauglas, das für die Anbringung einer Öl- und Gasausgleichsleitung für den Tandembetrieb geeignet ist. Auch einige ungleiche Verdichtermodelle sind miteinander kombinierbar (siehe Dokumentation). Bei Verbundschaltungen mit mehreren Verdichtern werden Ölspiegelregulatoren empfohlen. Die Schauglasstutzen sind für die Anbringung von Alco Controls Trax-Oil Systemen verwendbar (OM3 CCE).Mechanische Daten, konstruktive MerkmaleDie Verdichter besitzen kleinere Gehäusedimensionen und sind leichter. Trotz des geringeren Gewichts stellen sich die schalltechnischen Daten vergleichbar bzw. günstiger dar als bei den früheren Modellen. Aufgrund der geänderten äußeren Abmaße ändern sich auch die Maße der Fußlochbefestigungen (bisher 220 x 220mm, neu 190 x 190mm). Hierdurch ergibt sich eine Einsparung der erforderlichen Installationsfläche.Eine verbesserte Motorkühlung durch das Sauggas sowie die grundsätzlich kleineren Dimensionen bedingen eine geänderte Position der Rohrleitungsanschlüsse. Ein integrierter Saugfilter schützt vor Eindringen von Schmutzpartikeln in den Verdichter. Ein pump-down-fähiges Rückschlagventil ist ebenfalls bei allen Modellen im Druckstutzen eingebaut.
