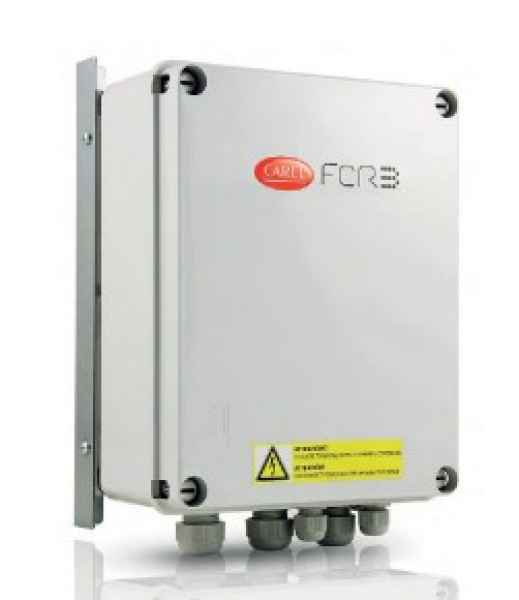

Carel Drehzahlregler FCR 400V 6A IP55 0-10V

Carel Drehzahlregler FCR 400V 6A IP55 0-10V

Elektronisch / Drehzahlregler
Carel Drehzahlregler FCS 400V 40A IP20 0-10V

Hersteller: Carel

Beschreibung

Die Geräte der FCS-Serie sind elektronische, dreiphasige Drehzahlregler, die das Phasenanschnitt-Prinzip zur Regelung der Ausgangsspannung an derLast in Abhängigkeit des am Eingang angelegten Steuersignals nutzen. Sie steuern elektrische Asynchronmotoren an, die beispielsweise anAxialventilatoren, Pumpen, Misch- und Rührwerke etc. angeschlossen sind.

• Lineare Regelung: In diesem Fall entspricht jeder Änderung des Eingangssignals proportional eine konstante Variation der an der Last anliegendenSpannung. Praktisch finden also bereits bei sehr niedrigen Steuersignalwerten erhebliche Geschwindigkeitsvariationen statt, die jedoch durch minimale Variationen der höheren Werte ausgeglichen werden.
• Mindestgeschwindigkeit: Durch die Drehung des Trimmers MIN im Uhrzeigersinn am Mindesteingangssignal (0 V) wird die Mindestausgangsspannungvon 50 (29) auf rund 200 V (115 V) erhöht.
• Höchstgeschwindigkeit: Durch die Drehung des Trimmers MAX entgegen den Uhrzeigersinn am Höchsteingangssignal (10 V) wird dieHöchstausgangsspannung von 400 (230) auf rund 300 V (172 V) vermindert.
• SCHWELLE: Dreht man den Trimmer SCHWELLE entgegen den Uhrzeigersinn, wird der Wert der Steuerspannung (von 7 bis 10 V mit 0-10-Vdc-Signal odervon 3,5 bis 5 V mit PWM-Signal) vermindert; über diesem Wert steigt die Ausgangsspannung sofort auf den Höchstwert an; ansonsten ist der Trimmer imUhrzeigersinn zu drehen.

Die Geräte der FCR-Serie sind elektronische Dreiphasenwechselspannungsregler, die das Prinzip der Phasenanschnittsteuerung zur Regelung der Ausgangsspannung am elektrischen Verbraucher in Abhängigkeit des am Eingang angelegten Regelsignals nutzen. Sie steuern elektrische Asynchronmotoren an, die an die Ventilatoren angeschlossen sind. Die gelieferte Spannung ist in Prozent der Eingangsspannung ausgedrückt.• Lineare Relation: In diesem Fall entspricht jeder Änderung des Eingangssignals proportional eine konstante Variation der am elektrischen Verbraucher anliegenden Spannung. Praktisch finden also bereits bei sehr niedrigen Regelsignalwerten erhebliche Geschwindigkeitsvariationen statt, die jedoch durch minimale Variationen in der Nähe der höheren Werte ausgeglichen werden.• Regelung auf MINIMUM (Mindestgeschwindigkeit): Durch die Drehung des Trimmpotentiometers MIN im Uhrzeigersinn am Mindesteingangssignal (0 V) wird die minimale Ausgangsspannung bis auf 40 % erhöht (160V mit 400 V ).• Regelung auf MAXIMUM (Höchstgeschwindigkeit): Durch die Drehung des Trimmpotentiometers MAX entgegen den Uhrzeigersinn am Höchsteingangssignal (10 V) wird die maximale Ausgangsspannung von 100 % (400V @ 400V) auf 50 % (200 V circa @ 400V) vermindert.• Ansprechverzögerung: Der Trimmpotentiometer (DELAY) lässt die Ansprechverzögerung des Reglers auf eine Stufe wie das Regelsignal einstellen.
