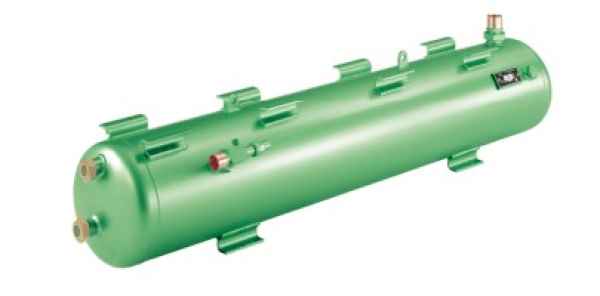

Bitzer Flüssigkeitssammler F062H

Bitzer Flüssigkeitssammler F062H

Kältemittelsammler / Liegend
Bitzer Flüssigkeitssammler F062H

Hersteller: Bitzer

Beschreibung

Konstruktions-Merkmale

• Geeignet für alle (H)FCKW/HFKW-Kältemittel
• Maximal zulässiger Druck: 33 bar
• Zulässige minimale Temperatur : -10 °C
• Zulässige maximale Temperatur: 120 °C Schutzgas-Füllung
• Flüssigkeitsniveau-Überwachung:

-F062H bis F192T: 1 Schauglas
-F202H bis F3102N, FS102, FS152, FS202: 2 Schaugläser
-ab Typ FS252: 3 Schaugläser

Befestigung

• F062H bis F3102N: Befestigungswinkel unten
• FS36: zentraler Gewindebolzen  unten
• FS56 bis FS5502: Befestigungsfuß
• bei Flüssigkeitssammlern mit dem Endbuchstaben H oder T: Befestigungswinkel oben

Anschluss Kältemittel-Eintritt

• FS36, FS56, FS76, FS126: Lötmuffe
• F062H bis F1052T und  FS102, FS152 bis FS902: Rohrverschraubung mit Lötmuffe
• F1202N bis F3102N und FS1122 bis FS5502: Flansch und Lötmuffe

Anschluss für Kältemittel-Austritt

• FS36 ..  FS76 und  FS126: Rotalock-Anschluss
• F062H bis F1602N, FS102, FS152 bis FS1602 und  Option für FS36 bis FS76 und FS126: Rotalockventil mit Lötanschluss  und Manometer-Anschluss
• F2202N bis F3102N und FS2202 bis FS5502: Ventil mit Flansch und Lötmuffe und Manometer-Anschluss

Anschluss für Druckentlastungs-Ventil

• F062H bis F3102N, FS102 und FS152:Außengewinde 1 1/4 " - 12 UNF Innengewinde 3/8 " - 18 NPTF
• FS202 bis FS5502: Außengewinde 1 1/4 " - 12 UNF

FS56 .. FS126 Optionenset
